什么是旋转编码器？

旋转编码器是将旋转位置或旋转量转换成模拟或数字信号的机电设备，广泛应用于工业控制、机器人技术等领域。

编码器分为哪些类型？

主要分为增量型编码器（通过脉冲计数计算转速和位置）和绝对型编码器（直接输出轴的绝对位置）两大类。

编码器信号输出方式有哪些？

包括正弦波（电流型/电压型）、方波（TTL/HTL）、集电极开路（PNP/NPN）、推拉式等。TTL采用长线差分驱动，传输距离可达150米。

编码器接线方式有哪些？

单相用于单方向计数测速；A/B两相用于正反向计数和测速；A/B/Z三相用于带参考位修正的位置测量；差分接法（A/A-、B/B-、Z/Z-）抗干扰能力强，适合远距离传输。

增量型编码器和绝对型编码器怎么选？

看断电后是否需要知道位置。增量型编码器靠脉冲计数，成本低、响应快，适合测速和相对位移；但断电后计数丢失，每次上电都要回零。绝对型编码器每个位置都有唯一编码，断电后位置不丢，上电即可读取，适合需要精确停机位置、多轴同步或安全联锁的场合，价格相对更高。

编码器的分辨率（线数）怎么确定？

按「最小可控位移」倒推。先算系统要求的最小位移量，再除以机械减速比和丝杠导程，得到电机轴端需要的单圈最小分辨角，据此选线数。线数越高单圈分辨越细，但对最高响应频率和信号质量要求也越高。工程上通常留 20%~30% 余量，不必盲目选最高线数。

编码器信号受干扰、计数丢脉冲怎么解决？

优先排查三点：一是接线，编码器电缆必须用屏蔽双绞线，屏蔽层单端接控制柜地，且与动力线分开走线槽；二是信号形式，长距离或有变频器干扰时改用差分输出（A/A-、B/B-、Z/Z-）而非单端；三是供电与接地，编码器电源独立或加滤波，避免和伺服驱动器共地形成干扰回路。

编码器防护等级 IP65、IP67 该怎么选？

按现场环境选。普通电控柜内安装用 IP50/IP54 即可；有油污、切削液飞溅或粉尘的机加工环境选 IP65；需要短时水洗、浸水或户外雨淋的场合选 IP67。另外注意轴的密封形式，实心轴加轴封、空心轴加防尘圈，才能真正达到标称等级。

编码器安装时有哪些注意事项？

核心是「同轴、无附加负载」。轴连接建议用弹性联轴器或波纹管联轴器，避免刚性连接把电机轴的偏心、轴向窜动直接传给编码器轴承；安装偏心量一般控制在 0.05mm 以内。编码器本身不能承受轴向和径向负载，也不要用来支撑转轴。同步带传动时应保证带的张力适中，避免侧向拉力。

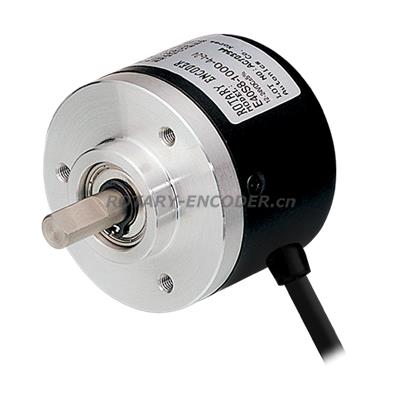

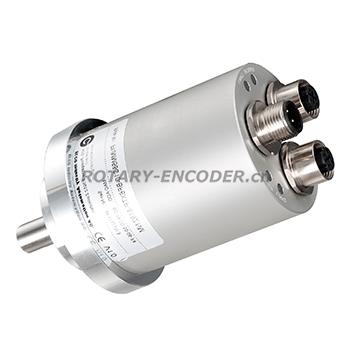

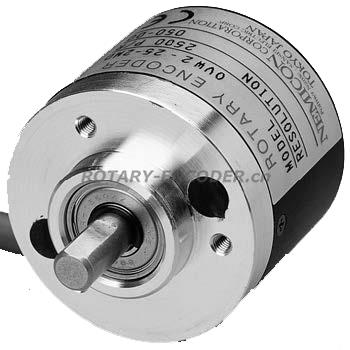

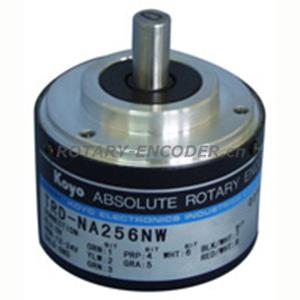

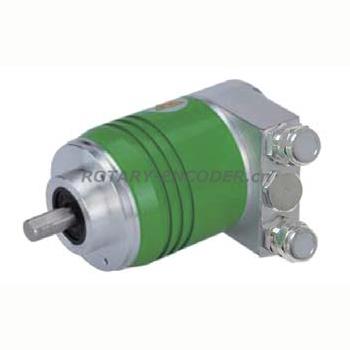

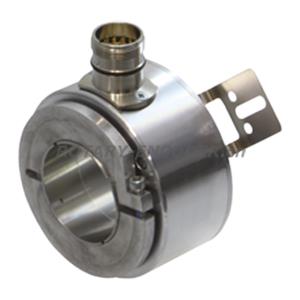

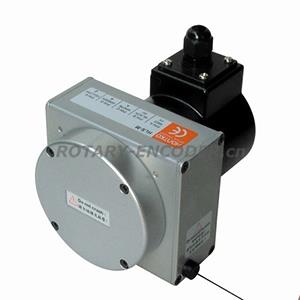

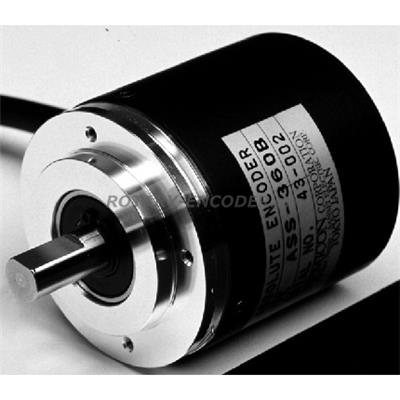

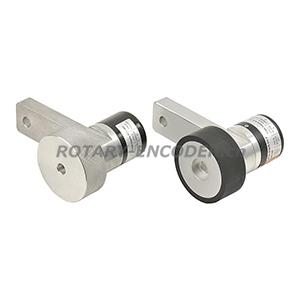

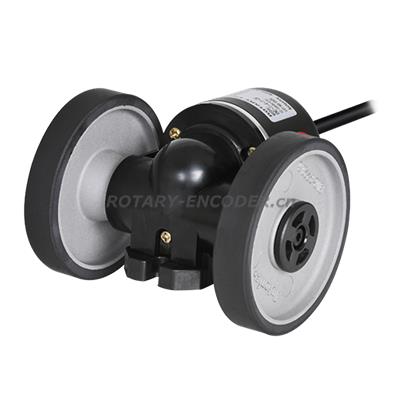

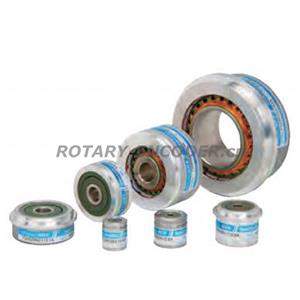

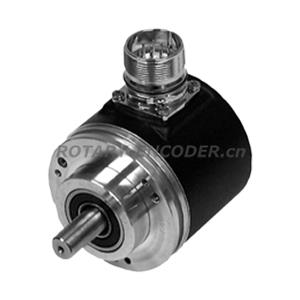

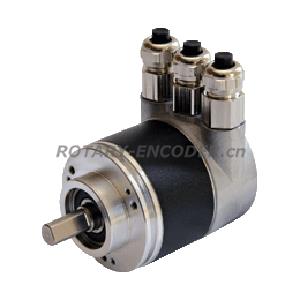

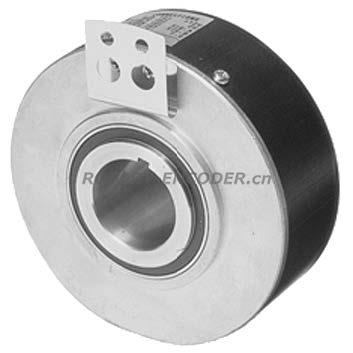

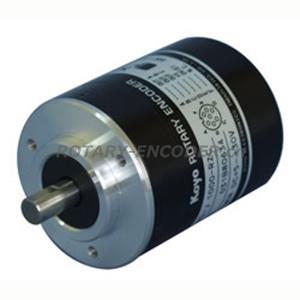

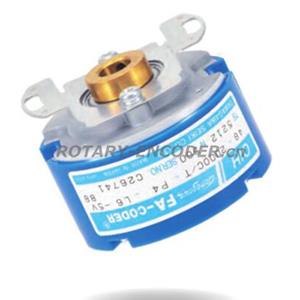

ROTARY ENCODER编码器 - 编码器品牌一站式采购平台

增量编码器的输出信号说明

集电极开路输出是以输出电路的晶体管发射极作为公共端，并且集电极悬空的输出电路。根据使用的晶体管类型不同，可以分为NPN集电极开路输出（也称作漏型输出，当逻辑 1 时输出电压为 0V，如图1-1所示）和PNP集电极开路输出（也称作源型输出，当逻辑 1 时，输出电压为电源电压，如图1-2所示）两种形式。在编码器供电电压和信号接受装置的电压不一致的情况下可以使用这种类型的输出电路。
